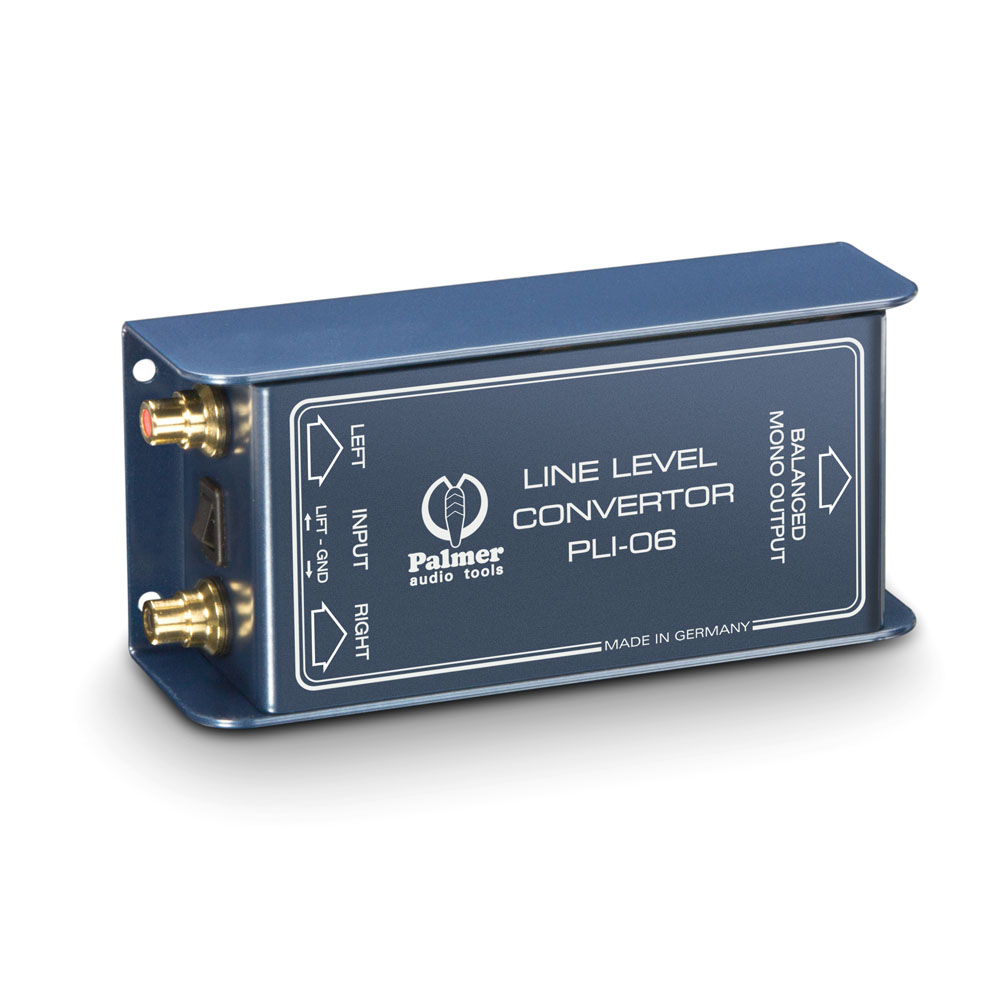

Palmer LI 06 - Linkový prevodník , výstup 2 v 1

Prednášky a prezentácie sa dnes väčšinou konajú s podporou zvukových a obrazových médií. Pripojenie prenosných počítačov k mixážnym pultom PA systémov však môže byť veľkým problémom kvôli nekompatibilným formátom konektorov. Palmer Line Level Convertor PLI06 je vyhradené rozhranie na privádzanie nevyváženého stereo signálu typicky poskytovaného notebookom do symetrických (mono) mikrofónových vstupov profesionálnych mixážnych pultov. Mixuje stereofónny výstup na mono, zatiaľ čo prispôsobenie impedancie a vyváženie signálu je dosiahnuté vysoko kvalitným zvukovým transformátorom špeciálne navrhnutým pre túto jednotku. Okrem toho tiež zabraňuje vzniku zemných slučiek a nepríjemného bzučania, ktoré spôsobuje. PLI06 je úplne pasívny a nevyžaduje sieťové napájanie ani batérie.
Pripojenie PLI06
Zariadenie poskytujúce audio výstup na RCA phono konektoroch je pripojené k vstupom PLI06 pomocou tieneného RCA stereo kábla. Pre najlepšie výsledky s notebookmi odporúčame použiť ich výstup na slúchadlá, k...torý je zvyčajne na 3,5 mm miniatúrnej stereo zásuvke. Na pripojenie k PLI06 použite tienený TRS mini jack na 2x RCA phono kábel. Umiestnite jednotku blízko zdroja signálu a vstupný kábel udržujte čo najkratší, pretože nevyvážená signálová cesta je náchylná na rušenie. Výstup PLI06 je na štandardnom XLR konektore (samec). Na prepojenie s mixážnym pultom použite kvalitný mikrofónový kábel.

KATALÓG PRODUKTOV PALMER:
PALMER CATALOGUE


Today, lectures and presentations are mostly held with audio and visual media support. Connecting laptop computers to the mixing consoles of PA systems, however, can be a major problem due to incompatible connector formats. The Palmer Line Level Convertor PLI06 is a dedicated interface to feed the unbalanced stereo signal typically provided by a laptop to the balanced (mono) microphone inputs of professional mixing desks. It mixes the stereo output to mono while impedance matching and signal balancing are achieved by a high quality audio transformer especially designed for the unit. Moreover, it also prevents ground loops and the annoying hum they result in. The PLI06 is entirely passive and does not require mains power or batteries.Connecting the PLI06Equipment providing audio output on RCA phono sockets is connected to the PLI06's inputs using a shielded RCA stereo cable. For best results with laptops we recommend using their headphones output which is usually on a 3.5 mm miniature stereo socket. Use a shielded TRS mini jack to 2x RCA phono cable for connection to the PLI06. Place the unit close to the signal source and keep the input cable as short as possible since the unbalanced signal path is susceptible to interference. The PLI06's output is on a standard wiring male XLR connector. Use a high quality microphone cable for connection to the mixing console. Due to the balanced lo-Z signal provided by the Palmer Line Level Converter cable lengths are uncritical while interference- free signal integrity is maintained.
