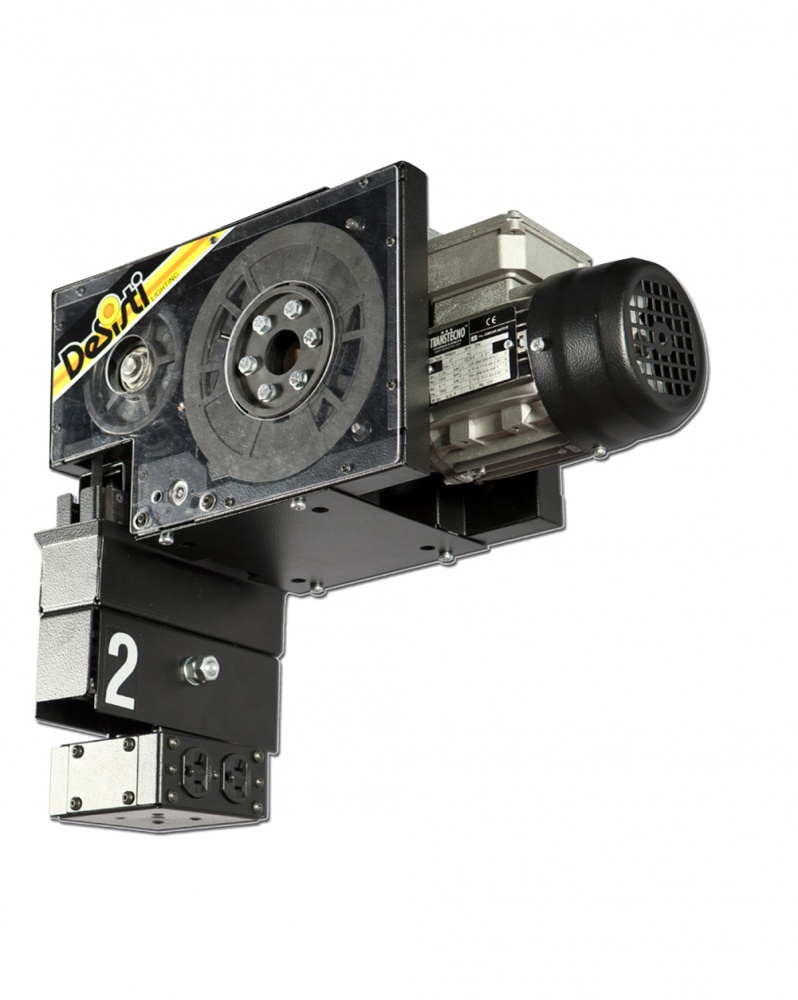

DeSisti DL50 Point Hoist
• VÝKON
DL50 POINT HOIST je zdvíhací systém určený na zdvíhanie a spúšťanie svetiel používaných na osvetlenie priestorov pre verejné podujatia. Zdvíhací systém využíva odpojenie, takže nie sú potrebné káblové cievky a káblové systémy. Odpojenie môže byť nakonfigurované tak, aby napájalo 2 samostatné okruhy alebo napájalo jeden okruh a malo samostatný 1-10 voltový alebo dátový (DMX) okruh. Táto kompaktná jednotka je len 8" vysoká a menej ako 16" dlhá. Má štandardný zdvih 65 's kapacitou zdvihnúť svietidlo, ktoré váži až 22,6 kg.
• BEZPEČNOSŤ
DL50 POINT HOIST (motorizované zdvíhacie zariadenie) je vybavený ELEKTRICKÝM ODPOJOVANÍM, ktoré umožňuje znížiť osvetľovacie zariadenie na úroveň zeme na opätovné osvetlenie alebo servis bez potreby manipulovať s elektrickými napájacími káblami pri spúšťaní zariadenia. Toto sa dosiahne odpojením stacionárneho horného kontaktného člena (napájacieho zdroja) od spodného kontaktu / pohyblivého člena bez potreby odblokovať zariadenie. Kým sú v hornej polohe... a sú pripojené k prúdu, zostava drieku a vedenia a zostava horného kontaktu udržiavajú kladný kontaktný tlak, pričom sú držané v polohe pomocou samonosného motora so závitovkovým prevodom. DL50 POINT HOIST je schopný zdvihnúť osvetľovacie zariadenie až do 22,6 kg SWL (bezpečné pracovné zaťaženie) a s dopravou až 19,8 metra. DL50 POINT HOIST zahŕňa všetky bezpečnostné normy stanovené medzinárodne uznávanými skúšobnými úradmi TÜV podľa nemeckých noriem, noriem DIN 15560 časť 46.
Tieto normy sú priamo spojené s bezpečnosťou závesných systémov namontovaných nad zhromaždením ľudí. Medzi bezpečnostné prvky zabudované do HLLH patrí dynamický samonosný motor so závitovkovým prevodom s uhlom skrutkovice menší ako 4 stupne, aby sa zabránilo spätnému navíjaniu v dynamickej alebo statickej polohe. DL50 POINT HOIST má DVE nezávislé zdvíhacie linky z nehrdzavejúcej ocele. K dispozícii sú dve sady bezpečnostných mikrospínačov, jedna pre hornú hranicu (plus horná hranica zdvihu) a jedna pre spodnú hranicu (plus spodná hranica zdvihu).
• VOLITEĽNÉ FUNKCIE
VIAC
• PERFORMANCE
The DL50 Point Hoist is a hoisting system designed to raise and lower down-lights used to light spaces for public assembly. The hoist system uses a disconnect so that cable reels and cable management systems are not needed. The disconnect can be configured to power 2 separate circuits or power one circuit and have a separate 1-10 volt or data (DMX) circuit. This compact unit is only 8” tall, and less than 16” long. It has a standard travel of 65’ with a capacity to lift a lighting fixture that weighs up to 50 pounds.
• SAFETY

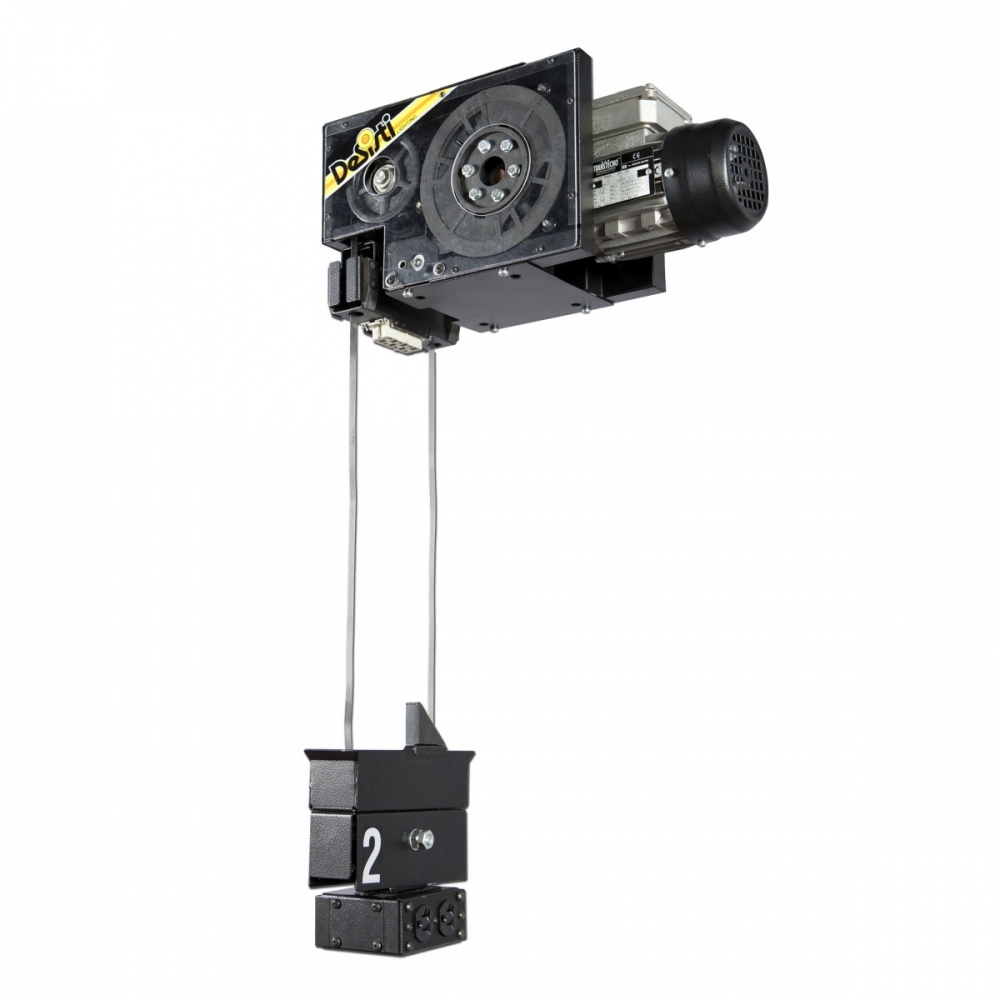

The DL50 Point Hoist (motorized lifting device) features an ELECTRICAL DISCONNECT which allows a lighting Fixture to be lowered to ground level for re-lamping or servicing without the need to manage the electrical feed cables as the device is lowered. This is accomplished by disconnecting the stationary upper contact member (the Power feed) from the lower contact / movable member without the
need to unlatch the device. While in the upper position and connected to the current, the stem and guide assembly and the upper contact assembly maintain positive contact pressure while being held in position via the self sustaining worm-geared set motor. The DL50 Point Hoist is capable of lifting a lighting fixture up to 50Lbs SWL (safe working load) and has a TRAVEL DISTANCE of up to 65’ (19.8 meters). The DL50 Point Hoist incorporates all safety standards set forth by the internationally recognized testing authorities of TÜV to the German standards, the DIN 15560 part 46 standards, and is UL laboratories standards (pending).
These standards are directly associated with the safety of suspension systems mounted above an assembly of people. The safety features incorporated into the HLLH include, a dynamic self sustaining worm-geared set motor with a screw helix angle less than 4 degrees to prevent back winding in a dynamic or static position. The DL50 Point Hoist has TWO independent Stainless Steel Band lifting lines. There are two sets
... of Safety Micro Switches, one for the top limit (plus a top ultimate over travel) and one for the bottom limit (plus a bottom ultimate over travel).
• OPTIONAL FEATURES
The DeSisti DL50 Point Hoist offers several unique optional features:
1. Wide range of controls
2. Custom Travel of up to 80’
3. Remote Sheave for relocating location of where the lighting fixture dropsVIAC
