DeSisti Stage Hoist
• BEZPEČNOSŤ:
STAGE HOIST vyhovuje všetkým bezpečnostným normám stanoveným medzinárodne uznávanými testovacími orgánmi VBG 70, TUV a Underwriters Laboratories. Tieto normy sú priamo spojené s bezpečnosťou závesných systémov namontovaných nad zhromaždením ľudí. Bezpečnostné prvky zabudované do STAGE HOIST zahŕňajú samonosný motor so šnekovým prevodom, ktorý zabraňuje spätnému navíjaniu v statickej polohe a je podopretý brzdiacim systémom na zastavenie kladkostroja pri pohybe. STAGE HOIST má snímače preťaženia a detekciu previsu pre každé oceľové lano. Súčasťou systému sú aj dva bezpečnostné mikrospínače; pre každý horný a dolný limit je k dispozícii koncový spínač plus ďalší núdzový bezpečnostný koncový spínač.
• FLEXIBILITA: STAGE HOIST môže byť špecifikovaný v dĺžkach od 3m do 9,75m a môže mať bezpečné pracovné zaťaženie 250 kg alebo 456 kg. Tento kladkostroj môže mať aj pojazdovú vzdialenosť 12 metrov. Kladkostroj je ideálny na zdvíhanie a spúšťanie osvetľovacích nástrojov spolu s ich pridr...uženými obvodmi a stmievačmi. STAGE HOIST môže poskytnúť až 32" lištu na montáž osvetľovacích nástrojov s až 18-timi 20-ampérovými obvodmi, DMX vstupom/výstupom, CAT 5 zásuvkami, 3-fázovými obvodmi pre inteligentné svetlá, ako aj audio a video zásuvkami. Všetka táto flexibilita a rozmanitosť dĺžok robia tento produkt ideálnym pre pódiové aplikácie. Toto je obzvlášť ideálne pre aplikácie ako alternatíva k prehliadkovému mólu alebo ako Stage Electrics na pódiu.

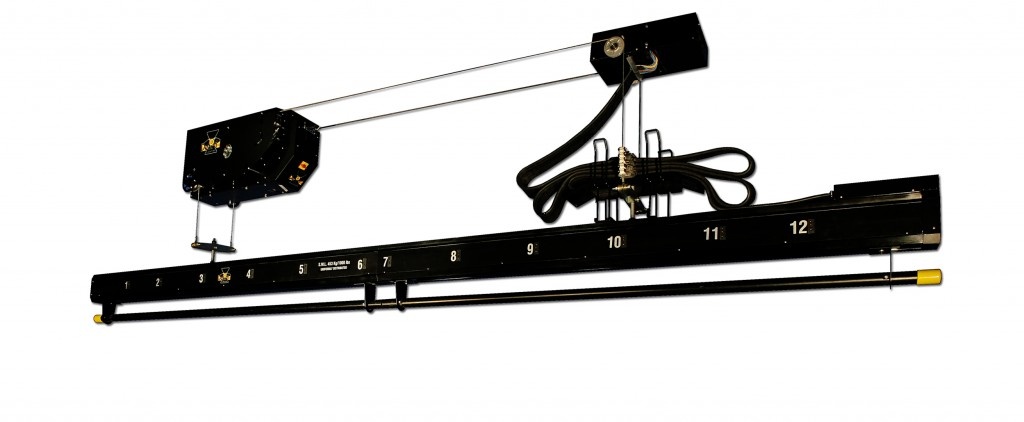

• DIZAJN: Mechanická konštrukcia pozostáva len z troch prvkov, motorového priestoru, preklápacej kladky a potrubnej lišty s extrudovanou hliníkovou spojovacou lištou. Tento jednoduchý dizajn umožňuje jednoduchú manipuláciu a rýchlu inštaláciu. Všetky hlavné komponenty sú vopred zapojené a vopred zmontované z výroby, vďaka čomu je inštalácia jednoduchá. Vďaka špeciálnemu systému riadenia káblov je manipulácia s okruhom bremena úhľadná a ľahko ovládateľná, keď sa zdvihák zdvíha alebo spúšťa.
• PREVÁDZKA: ĽAHKÁ VERZIA ZDVIHÁKA (Mod. 8530) je schopná zdvihnúť bezpečné pracovné zaťaženie (SWL) do 250 kg plus vlastná hmotnosť kladkostroja, ktorá je založená na pojazdovej vzdialenosti a s voliteľnými funkciami. VERZIA STAGE HOIST (Mod. 8545) HEAVY DUTY je schopná zdvihnúť bezpečné pracovné zaťaženie (SWL) až 456 kg, plus vlastná hmotnosť kladkostroja, ktorá je tiež založená na pojazdovej vzdialenosti a s voliteľnými funkciami. Maximálna pojazdová vzdialenosť pre obe verzie je 12 metrov. Špeciálne požiadavky na pojazdovú vzdialenosť sú k dispozícii ako voliteľné príslušenstvo.
• VOLITEĽNÉ VLASTNOSTI:
De Sisti STAGE HOIST ponúka niekoľko jedinečných voliteľných funkcií:
1. Pamäť ovládania polohy si zapamätá a vyvolá polohu každého kladkostroja a taktiež zaznamená informácie do predvoľby
2. DMX Up/Down a polohovacie ovládanie cez štandardnú riadiacu dosku osvetlenia alebo akýkoľvek DMX riadiaci systém
3. Tiché stmievače IGBT namontované v kladkostrojoch ako súčasť zdvíhacieho systému
VIAC
• SAFETY:
The STAGE HOIST complies with all safety standards set forth by the internationally recognized testing authorities of VBG 70, TUV and by Underwriters Laboratories. These standards are directly associated with the safety of suspension systems mounted above an assembly of people. The safety features incorporated into the STAGE HOIST includes self sustaining worm-geared set motor that prevents back winding in a static position and is backed up by a breaking system to stop the hoist when moving. The STAGE HOIST has overload sensors and slack line detection for each wire rope. The system also includes two safety micro switches; there is a limit switch plus an extra emergency safety limit switch for each top and bottom limit.
• FLEXIBILITY: The STAGE HOIST can be specified in lengths from 10’ (3 meters) up to 32’ (9.75 meters) and can have a Safe Working Load of 550 lbs (250 kg) or 1000 lbs (456 kg). This hoist can also have a travel distance of up to 40’ (12 meters). The hoist is ideal for the raising and lowering of lighting instruments along with their associated circuits and dimmers. The STAGE HOIST can provide up to a 32’ batten for mounting lighting instruments with up to (18) 20 amp circuits, DMX in /out, CAT 5 outlets, 3 phase circuits for intelligent lights as well as audio and video outlets. All this flexibility and the variety of lengths make this product ideal for STAGE APPLICATIONS. This is especially ideal for front of house applications as an alternative to a Catwalk or as Stage Electrics on stage.

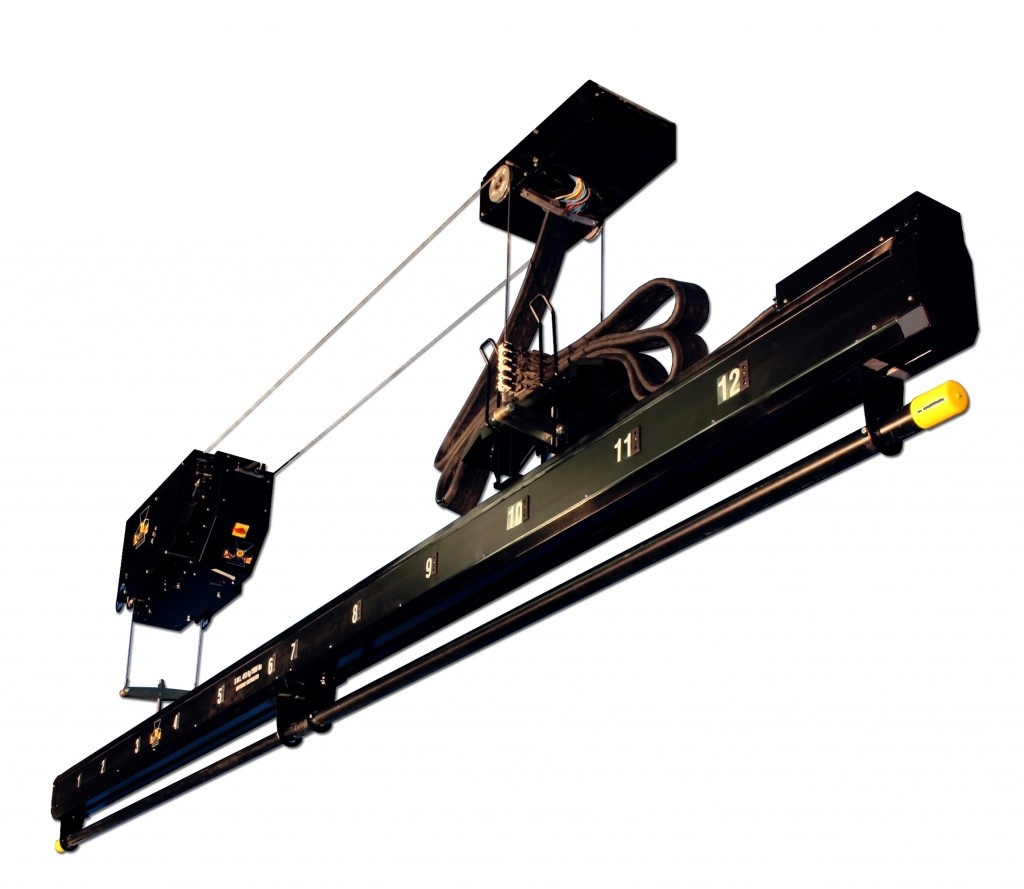

• DESIGN: The mechanical design being made up of only three elements, a motor compartment, a diverter pulley and pipe batten with extruded aluminum connector strip. This simple design allows for easily handling and quick installation. The main components are all pre-wired and pre-assembled from the factory making the installation an easy task. The special cable management system makes the load circuit handling neat and easily managed when the hoist
... is raised or lowered.

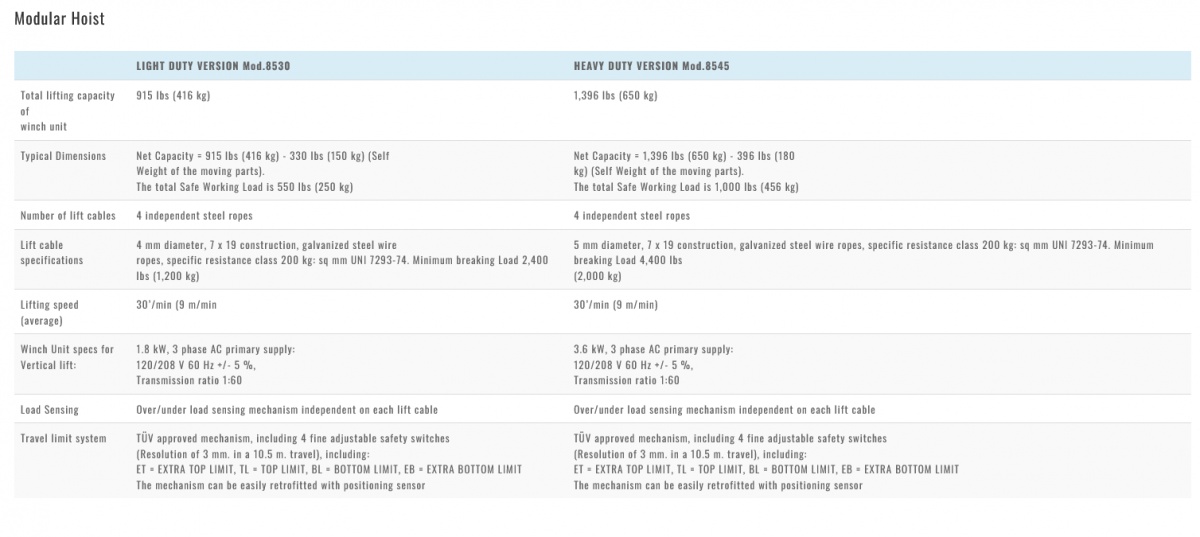

• OPERATIONAL: The LIGHT DUTY VERSION of the STAGE HOIST (Mod. 8530) is capable of lifting a (SWL) safe working load of up 550 lbs (250 kg), plus the self-weight of the hoist, which is based on the travel distance and the optional features included. The HEAVY DUTY VERSION of the STAGE HOIST (Mod. 8545) is capable of lifting a (SWL) safe working load of up 1,000 lbs (456 kg), plus the self-weight of the hoist, which is also based on the travel distance and the optional features included. The maximum travel distance for both versions is 40 feet (12 meters). Special travel distance requirements are available as an option.
• OPTIONAL FEATURES: The De Sisti STAGE HOIST offers several unique optional features:
1. Memorized Positioning Control memorizes and recalls the position of each hoist and records the information into a preset
2. DMX Up/Down and Positioning Control via a standard lighting control board or any DMX control system
3. IGBT Silent Dimmers mounted in the hoists as part of the hoist systemVIAC
